| QUESTÃO: 1 | ||
Toda parte física contida em um microcomputador.
|
||
| UCP | ||
| Kernel | ||
| Programa | ||
| Dados | ||
|
Hardware | |
2ª AA
QUESTÃO 01
Antes do computador processar uma instrução, ele busca na memória essa instrução, executando uma operação de leitura, colocando os endereços no barramento. Nesse momento, o _________________________ é preparado para carregamento na seguinte transição positiva do relógio.
| QUESTÃO: 1 | ||
Quanto bits um 1 K byte possui?
|
||
| 4082 | ||
| 2024 | ||
|
8192 | |
|
1024 | |
| 4075 | ||
2ª AA
| QUESTÃO: 1 | ||
A
arquitetura de Harvard atende melhor as necessidades do sistema que
visa _______________ e perde se o sistema exige melhor ______________.
|
||
| maior capacidade de armazenamento - rendimento | ||
| maior eficiência - qualidade de comunicação de dados | ||
| maior capacidade de armazenamento - processamento | ||
| maior rendimento - capacidade de armazenamento | ||
|
|
tempo de processamento - rendimento | |
2ª AA
| QUESTÃO: 1 | ||
A
arquitetura de Harvard atende melhor as necessidades do sistema que
visa _______________ e perde se o sistema exige melhor ______________.
|
||
| maior capacidade de armazenamento - rendimento | ||
| maior eficiência - qualidade de comunicação de dados | ||
| maior capacidade de armazenamento - processamento | ||
| maior rendimento - capacidade de armazenamento | ||
|
|
tempo de processamento - rendimento | |
3ª AA
| QUESTÃO: 1 | ||
Determine o valor da operação binária abaixo:
1010+0010-0100=? |
||
|
|
1000 | |
| 1010 | ||
| 1111 | ||
| 0011 | ||
| 0101 | ||
4ª AA
| QUESTÃO: 1 | ||
Qual é o registrador responsável pela configuração do sentido do fluxo de dados dos pinos?
|
||
| OPTION_REG | ||
| INTCON | ||
|
|
TRIS | |
| STATUS | ||
|
|
PORT | |
4AA/QUESTÃO
01 /1
O pino
RB0 de um microcontrolador da série PIC16F8XX foi configurado como saída. Nesse
mesmo pino foi ligado um resistor em série com o anodo de um LED que tem por
sua vez seu catodo aterrado. Qual lógica abaixo troca o estado desse led toda
vez que é executada?
output_high(PIN_B0);
|
|
output_toggle(PIN_B0);
|
|
output_b(0b00000001);
delay_ms(200).
|
|
output_high(PIN_B0),
output_low(PIN_B0);
|
|
output_b(0),
output_b(255);
|
5ª AA
É dito _________________ todo sistema que a partir de uma entrada resulta em uma saída através do processamento desses dados de entrada.
6ª AA
| QUESTÃO: 1 | ||

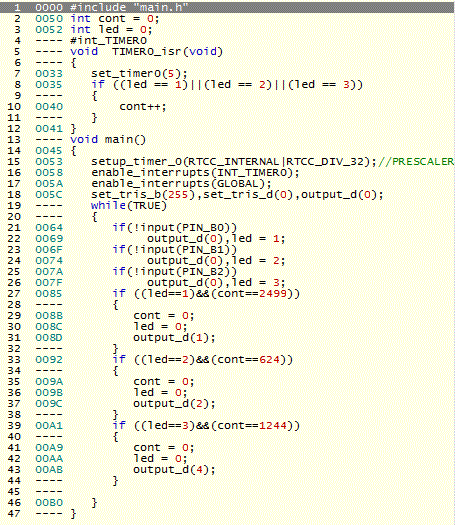

Observando
tanto o diagrama esquemático abaixo quanto o código desenvolvido,
levando em consideração que os parâmetros de funcionamento do
microcontrolador estão devidamente configurados, assinale, a seguir, a
alternativa que contém o que acontece após pressionada a chave SW2:
Dados: CRISTAL OSCILADOR 4MHZ. TIMER0 USADO NA TEMPORIZAÇÃO.   |
||
| Pressionar SW2 não causa nenhum efeito no sistema. | ||
| O sistema liga o LED D2 por 20 segundos, desligando-o em seguida. | ||
|
|
O sistema liga o LED D2 por 5 segundos, desligando-o em seguida. | |
| O sistema espera 20 segundos ligando o LED D2 em seguida. | ||
|
|
O sistema espera 5 segundos ligando o LED D2 em seguida. | |
| ||||||||||||||||||||||
| QUESTÃO: 1 - TEMPO UTILIZADO: | ||
O conversor A/D do microcontrolador PIC16F877A foi configurado para trabalhar com o pino AN0 (A0) e resolução de 10 Bits. Sabendo que essa porta trabalha com tensões de 0 a +5V qual o resultado da conversão analógico-digital no sistema binário caso seja aplicado na entrada um sinal de +4,25V?
| ||
| 1011100110 | ||
| 11011001 | ||
| 1100110110 | ||
 | 1101100110 | |
| 1101100101 | ||
| Resolução: 2^10 = 1024 portanto, 1024 corresponde a 5 V (regra de três) x corresponde a 4,5V x= 1024*4,5/5 = 870,4 ----> converte para decimal x= 1101100110 | ||
8AA - QUESTÃO 01 /1
Sabendo que o conversor ADC do circuito abaixo é configurado com resolução de 10 BITS e o PWM com 8 BITS. Assinale a alternativa correspondente ao ciclo de trabalho do PWM na saída CCP1 quando houver na entrada AN0 um potencial de 4V:
( ) 5,29%
( ) 20,04%
( ) 30,56%
( ) 95,12%
(X) 79,96%
Resolução:
Dados: 4V no AN0 - 10bits - PWN 8bits
4V/5V --> 0,8 ou seja 80%
Regra de três:
5V corresponde a 1023 ou (2^10)--> 10Bits
4V corresponde x contagens
Então:
contagens= (4V*1023)/5V = 818,4 contagens (desconsidera o decimal)
5V/1023*818 = 3,998V
Esse valor de tensão 4V corresponde a 3,998V após a conversão para decimal para binário. Tomando esse valor de 3,998V/5V = 0,7996 ou seja uma corresponde a 79,96% do valor total da tensão, no caso de 5V.
Portanto, utilizando a resolução de 10Bits o valor aquisitado será 79,96% para o valor de entrada do sinal de PWM.
|
| QUESTÃO: 1 - TEMPO UTILIZADO: | ||
Quantos canais PWM estão disponíveis para o PIC18F452?
| ||
| 2 | |
| 1 | ||
| 4 | ||
| 3 | ||
| 0 | ||
9ª AA
| QUESTÃO: 1 | ||
Qual a resolução dos conversores A/D do microcontrolador da família STM32F10xxx?
|
||
| 10 BITS | ||
| 8 BITS | ||
|
12 BITS | |
| 16 BITS | ||
| 32 BITS | ||
9ã AA - QUESTÃO 01
Em relação ao microcontrolador da família STM32F10xxx assinale a alternativa correta:
( ) Possui apenas memória RAM e FLASH internas.
(X)Tem um sensor de temperatura embutido conectado diretamente a um canal A/D.
( ) As GPIO''''''s permitem uma taxa de chaveamento de até 20MHz. (correto 18MHz)
( ) Não conegue gerar sinal PWM.
( ) Usa um dispositivo USB integrado com transferência de dados de 10Mbps.
