Etapa 09 - ELETROTÉCNICA - QF

1ª ACQF
QUESTÃO 1

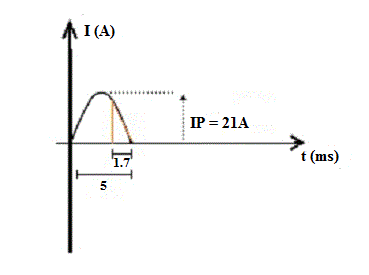

Calcule a corrnete RMS e o fator de forma do circuito tiristorizado abaixo. Assinale a akternativa correta.
Irms = 8.66A, f0 = 1.21
Irms = 17.32A, f0 = 2.42
Irms = 10A, f0 = 1.4
Irms = 2.67A, f0 = 0.64
Irms = 12.25A, f0 = 1.71
Resolução:
Ieficaz= raiz(( Ip^2 * to)/T) = raiz (21^2 * 1,7/5) = 12,2449A
Imed= Ip .to/T = 21*1,7/5 = 7,14A
Ieficaz = fo * Imed
fo= 12,2449/7,14 = 1,7149
1ª ACQF
 QUESTÃO: 1 -

Com base gráfico abaixo calcule a corrente RMS e o fator de forma para um ângulo de condução de 80º.

IRMS = 7.07A , f0 = 2.3
IRMS = 7.07A , f0 = 1.4
Resposta CorretaIRMS = 11.5A , f0 = 2.3
IRMS = 11.5A , f0 = 1.4
IRMS = 11.5A , f0  = 2.17


2ª ACQF
 QUESTÃO: 1 - TEMPO UTILIZADO: 00:01:33

Para o circuito abaixo assinale a alternativa correspondente à tensão, corrente e potência médias na carga.
Dados : Transformação = 4:1, V1 = 500V, RL = 12Ω e Frequência  = 50Hz.



V0m = 112.43V,  I0m = 9.369A, P0 = 426.91W
V0m = 176.78V,  I0m = 14.731A, P0 = 1.055W
Resposta CorretaV0m = 112.43V,  I0m = 9.369A, P0 = 1.055KW
V0m = 176.78V,  I0m = 14.731A, P0 = 426.91W
V0m = 125V,  I0m = 10.42A, P0 = 527.71W
Resolução:

V2= 500/4 = 125V
Vp = 125*raiz 2 = 176,77V
Vmed= 0636* Vp = 0,636*176,77 = 112,43V
Imed = 112,43/12 = 9,369A

QUESTÃO: 2

Seu disparo é semelhante ao SCR, ou seja, aplicando-se tensão positiva na porta. Sua diferença está no desligamento, que pode acontecer caso seja aplicado uma corrente negativa na porta.

DIAC
IGBT
Resposta CorretaGTO
SCS
TRIAC
 QUESTÃO: 3




V0m = 38.16V, I0m =1.76A
V0m = 38.16V, I0m = 0.56A
V0m = 53.96V, I0m = 2.495A
V0m = 76.31V, I0m = 0.56A
Resposta CorretaV0m = 53.96V, I0m = 0.79A

Resolução:
Vmed= Vp/ pi = 120* raiz 2 /3,1415
Vmed= 54,01V
Imed = 54,01/68 = 0,79A.


3ª ACQF
 QUESTÃO: 1

O retificador controlado abaixo é ligado á uma fonte de 220V e alimenta uma carga RESISTIVA de 8Ω. Sendo α=35º, assinale a alternativa correspondente à tensão e corrente médias na carga.




V0(avg) = 127V , I0(avg) = 22.5A
V0(avg) = 155V , I0(avg) = 19.5A
V0(avg) = 127V , I0(avg) = 15.9A
Resposta CorretaV0(avg) = 180V , I0(avg) = 22.5A
V0(avg) = 180V , I0(avg) =  15.9A

Vp = 220* raiz 2 = 311V
Vmed= Vp (1 + cos α)/pi
Vmed=311( 1 + cos 35)/3,1415  =180V
Imed = 180/8 = 22,51A
4ª ACQF
 QUESTÃO: 1

No retificador trifásico de onda completa controlada para carga indutiva, quando o ângulo de disparo for 90º, a tensão média de saída será zero. Na faixa de 0º a 90º, o circuito atua como retificador . Caso o ângulo seja maior que 90º, ele passa a atuar como inversor.

60º - retificador -  inversor
Resposta Correta90º - retificador -  inversor
120º - retificador - inversor
90º - inversor - retificador
120º - inversor - retificador

QUESTÃO: 2 -




V0(avg) = 512V , ISCR(avg) = 4.65A
V0(avg) = 296V , ISCR(avg) = 1.55A
V0(avg) = 512V , ISCR(avg) = 1.55A
V0(avg) = 296V , ISCR(avg) = 2.7A
Resposta CorretaV0(avg) = 296V , ISCR(avg) = 0.9A

QUESTÃO: 3 -

Para o circuito retificador do esquema abaixo marque a alternativa correta correspondente a corrente máxima na carga. O retificador é ligado à uma rede de 380V/60Hz e alimenta uma carga resistiva de 39Ω com α = 15º.




6.88A
Resposta Correta7.95A
3.97A
5.64A
9.74A

Resolução:
Vpico = 380*raiz 2 /(raiz 3 *39)= 220 * raiz 2 /39 =  7,97A

5ª ACQF
 QUESTÃO: 1

Para o circuito abaixo determine a corrente média no diodo e a indutância mínima necessária para a operação em CC.
Dados : R = 8Ω, L = 0.8mH, Vi = 80V, Vo = 105V e Ton = 1.2ms.



Resposta CorretaId = 13.125A, L = 0.9mH
Id = 10A, L = 0.51mH
Id = 13.125A, L = 0.51mH
Id = 10A, L = 0.9mH
Id = 3.125A, L = 0.9mH

QUESTÃO: 2

Um Buck DC alimenta uma carga com R = 47Ω e L = 10mH operando a 1.25kHZ alimentado por uma fonte DC de 200V. Sendo a tensão média de saída 120V assinale a alternativa correspondente ao ciclo de trabalho e a tensão eficaz na carga:

d = 1.66 , V0(RMS) = 92.95V
Resposta Correta d = 0.6 , V0(RMS) = 154.91V
d = 0.6 , V0(RMS) = 92.95V
d = 0.6 , V0(RMS) = 61.96V
d = 1.66 , V0(RMS) = 154.91V



6ª ACQF
 QUESTÃO: 1

Uma fonte monofásica AC, de 180V, fornece potência a uma carga resistiva de 22Ω através de um controlador AC, que utiliza controle de ciclo integral. Caso esse controlador forneça 1300W,pata T = 8 ciclos, o fator de potência do sistema é de:

Fp = 0,99
Resposta CorretaFp = 0,94
Fp = 0,88
Fp = 0,7
Fp = 0,8

7ª ACQF
 QUESTÃO: 1 -

Um controlador monofásico de tensão AC alimenta uma carga indutiva, a partir de uma fonte de 180 V. Sendo R = 15Ω e L = 21 mH e o ângulo de disparo igual a 75º, assinale a alternativa correspondente à corrente eficaz na carga e nos tiristores.

Resposta CorretaIo(rms) = 13,845A
ISCR(rms) = 9,79A
Io(rms) = 16,5A
ISCR(rms) = 11,66A
Io(rms) = 18,8A
ISCR(rms) = 13,29A
Io(rms) = 17,3A
ISCR(rms) = 9,98A
Io(rms) = 18,8A
ISCR(rms) = 12,23A

 QUESTÃO: 2 -

Assinale a alternativa correta sobre o controle de fase com carga indutiva:

Quando a fonte muda de semiciclo, o tiristor que estava conduzindo é desligado mas, mesmo reversamente polarizado, a tensão negativa da fonte é transferida para a carga.
Quando o sinal muda de semiciclo, o diodo que estava conduzindo desliga,pois fica reversamente polarizado, impedindo que a tensão negativa chegue à carga.
Resposta CorretaQuando a fonte muda de semiciclo, o tiristor que estava conduzindo é forçado a continuar conduzindo, mesmo reversamente polarizado, pois a corrente não varia de forma instantânea e a tensão negativa da fonte é transferida para a carga.
Quando o sinal muda de semiciclo, o diodo que estiver em condução será forçado a continuar conduzindo, mesmo reversamente polarizado, já que a corrente não irá variar de forma instantânea.Com isso, a tensão negativa da fonte será transferida para a carga.
Quando a fonte muda de semiciclo, o tiristor que estiva conduzindo desliga,pois fica reversamente polarizado, impedindo que a tensão negativa chegue à carga.

QUESTÃO: 3 -

Um controlador monofásico de potência, alimentado com 280 V, alimenta uma carga resistiva de 22Ω.Assinale a alternativa correspondente à potência fornecida à carga, se o ângulo de disparo for de 20°:

Po(avg) = 3,499KW
Po(avg) = 2,76KW
Po(avg) = 4,53KW
Po(avg) = 4,32KW
Resposta CorretaPo(avg) = 3,53KW

8ª ACQF

 QUESTÃO: 1 - TEMPO UTILIZADO: 00:04:52

Um controlador monofásico de tensão AC alimenta uma carga indutiva, a partir de uma fonte de 240V. Sendo R = 33Ω; e L = 5 mH e o ângulo de disparo igual a 30º. A potência entregue à carga será:

1840.11W
2750.17W
Resposta Correta7285.2W
115.03W
1002.08W



8ª ACQF

QUESTÃO: 1

O rotor das máquinas síncronas pode ser de polos salientes ou de polos lisos. As máquinas de polos salientes são utilizadas em usinas hidrelétricas. Geralmente possuem grande número de polos e pequeno comprimento de eixo axial. As máquinas de polos lisos ao contrário possuem grande eixo axial e poucos polos. São geralmente acionadas por turbinas à vapor. Marque a alternativa correta em relação a máquinas síncronas entre as alternativas abaixo:

( )As máquinas elétricas acionadas por turbinas hidráulicas possuem polos lisos e giram em alta velocidade
( )As máquinas elétricas acionadas por turbinas a vapor possuem polos salientes e giram em baixa velocidade
( )As máquinas elétricas acionadas por turbinas hidraúlicas possuem polos salientes e giram em altíssimas velocidades
(x)As máquinas elétricas acionadas por turbinas hidraúlicas possuem polos salientes e giram em baixa velocidade
( )As máquinas elétricas de alta potência acionadas por turbinas a vapor possuem armadura rotativa


9ª ACQF

QUESTÃO: 1

marque a alternativa correta entre as alternativas abaixo referentes à maquinas síncronas

( ) o fator de potência de um motor síncrono é unitário para qualquer excitação de campo
( ) a velocidade do motor síncrono independe do número de polos do motor
( ) a frequência da tensão aplicada no enrolamento do rotor de uma máquina síncrona é exatamente a mesma das tensões presentes no enrolamento da armadura
(x) a partida motores síncronos trifásicos com enrolamento amortecedor se dá como a partida dos motores de indução trifásicos
( ) os motores síncronos são excitados por corrente alternada no enrolamento da armadura e no enrolamento de campo






9ª ACQF
 QUESTÃO: 1 -

Considere o inversor monofásico da Figura abaixo, sendo as chaves SCRs, produzindo uma onda de saída em degrau alimentando uma carga resistiva, a potência entregue à carga será de:
Dados : E = 200V , R = 12Ω e d = 80%



10.66KW

3.77KW

4.26KW

2.66KW
Resposta Correta5.33KW
