Etapa 4 - ELETRICIDADE APLICADA E EQUIPAMENTOS ELETROELETRÔNICOS III - Atividades Aprendizagem

1ª AA

---

QUESTÃO: 1 - TEMPO UTILIZADO:
Um casal comprou uma ducha elétrica de 7700 W / 220 V, em substituição à ducha antiga de 3300 W / 220 V. OBS: a ducha se encontra à 15 m do quadro geral, onde está o seu disjuntor. Considere que a queda de tensão máxima permitida, do QG à ducha, seja de 2%. Temperatura: 40°C. Assinale a alternativa que contém informações corretas sobre o procedimento a ser adotado neste caso.
		A porcentagem de queda de tensão exigida é uma informação irrelevante para os cálculos de dimensionamento do novo circuito, já que o novo chuveiro estará à mesma distância do quadro geral que o anterior.
		Nesta situação, o recomendável é que sejam feitos todos os cálculos de dimensionamento de um circuito considerando o novo equipamento. Com os resultados em mãos, é possível comparar as dimensões do novo circuito com o já existente, a fim de verificar se é possível o reaproveitamento de componentes deste circuito;
		Para o dimensionamento do novo condutor, não há a necessidade de se utilizar os dois métodos de dimensionamento. Basta utilizar o método do limite de corrente, já que, como o novo chuveiro estará à mesma distância que o antigo, a queda de tensão continuará sendo a mesma;
		Como a potência do novo chuveiro é menor que 5 vezes a potência do chuveiro anterior, não existe a necessidade de redimensionamento deste circuito para a troca do equipamento, basta trocá-los;
		O primeiro procedimento a ser adotado, neste caso, é a verificação do tamanho do eletroduto já existente. A partir desta informação será possível determinar a seção máxima do condutor que o mesmo poderá conduzir, sendo este, então, o novo condutor a ser utilizado;

2ª AA

---

QUESTÃO: 1 - TEMPO UTILIZADO:
Referente aos disjuntores termomagnéticos e seus disparados, assinale a alternativa que contém informações corretas:
		Os disjuntores termomagnéticos possuem superioridade sobre os fusíveis devido à sua maior durabilidade, já que podem ser rearmados após sua atuação, ao contrário dos fusíveis que devem ser substituídos.
		O disparador térmico tem a função de detectar uma corrente de curto-circuito. É constituído por uma bobina que irá acionar o gatilho acima de uma corrente predeterminada, fazendo com que circuito se abra.
		A vantagem do disjuntor termomagnético sobre disjuntores somente térmicos ou magnéticos, é que o mesmo possui proteção simultânea contra sobrecorrente e curto-circuito. O disjuntor térmico protegerá apenas contra curto-circuito, e o magnético apenas contra sobrecorrente.
		O disparador magnético tem a função de detectar uma corrente que está acima da especificada pelo projeto elétrico. Essa corrente aquece um condutor bimetálico que se encontra dentro do disjuntor, fazendo com que ele acione o gatilho e abra o circuito;
		Os disjuntores termomagnéticos possuem três tipos de disparadores: o térmico, o magnético e o termomagnético;

3ª AA

---

QUESTÃO: 1 - TEMPO UTILIZADO:
Um motor é acionado à 3 s depois do início da contagem do tempo. Na partida, a velocidade do rotor (k.rpm) se comporta conforme uma rampa unitária, atingindo o valor nominal após 3,6 s do acionamento. Depois, a velocidade se torna constante e igual ao valor nominal. Assinale a alternativa que contém a definição matemática correta do comportamento da velocidade do motor.

4ª AA

---

QUESTÃO: 1 - TEMPO UTILIZADO:
Sobre os indutores e capacitores, assinale a alternativa que contém informações corretas:
		Um capacitor é composto por duas placas paralelas condutoras, separadas por um material condutor;
		O indutor armazena energia em seu campo elétrico, sendo a indutância a medida da capacidade do mesmo armazenar energia;
		O valor da corrente em um capacitor é encontrado à partir do seu próprio valor em Henry e da variação da corrente que passa pelo mesmo pelo tempo.
		O capacitor armazena energia em seu campo magnético, sendo a capacitância a medida da capacidade do mesmo armazenar energia;
		A energia armazenada em um indutor é medida à partir de seu próprio valor e o da corrente que o percorre, enquanto que no capacitor essa energia é dependente de seu próprio valor e da tensão sobre o mesmo;

6ª AA

---

QUESTÃO: 1 - TEMPO UTILIZADO:
Tem-se um indutor de 4 mH, sobre o qual há um tensão dada por: 179,6.sen(ωt+15°) V. Assinale a alternativa referente à corrente sobre esse indutor. Considere a frequência igual a 60 Hz.
		118,9<15° A
		127,0<-75° A
		84,1<15° A
		84,1<105° A
		84,1<-75° A

7ª AA

---

QUESTÃO: 1 - TEMPO UTILIZADO:

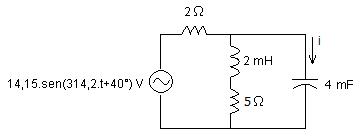

Assinale a alternativa referente à corrente i no circuito abaixo.
		4,4<69,2° A
		0,8<-80,1 A
		2,3<-20,2° A
		10,0<40,0° A
		0,6<-90° A

8ª AA

---

QUESTÃO: 1 - TEMPO UTILIZADO:

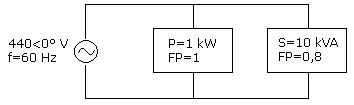

Determine o valor do elemento capacitivo que deve ser inserido em paralelo às cargas abaixo para que o fator de potência do circuito aumente para 0,98.
		57,4 μF
		45,6 μF
		30,4 μF
		68,9 μF
		15,1 μF

9ª AA

---

QUESTÃO: 1 - TEMPO UTILIZADO:
À respeito dos materiais semicondutores, assinale a alternativa correta:
		Um diodo de junção é formado à partir da união de um cristal P, um cristal N e outro cristal P, nesta ordem, sendo que o cristal N caracteriza a camada de depleção;
		Os principais átomos semicondutores são o Silício e o Diodo;
		A tensão de joelho é caracterizada pela tensão capaz de quebrar a barreira de potencial do diodo, à partir da qual a tensão do mesmo aumenta rapidamente.
		Todo elemento semicondutor possui 8 elétrons na camada de valência;
		A dopagem consiste da adição de elementos com excesso ou falta de elétrons aos cristais tetravalentes, com o objetivo de aumentar a condutibilidade de um semicondutor;
