Etapa 4 - TECNOLOGIA E SISTEMAS ESTRUTURAIS I - Questões Abertas

1ª ACQA

---

QUESTÃO: 1 - TEMPO UTILIZADO: 00:49:50

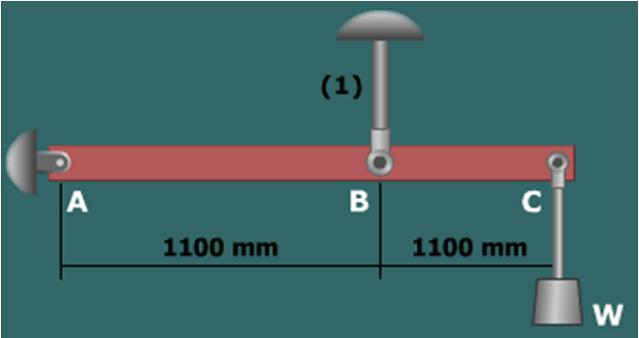

A barra rígida ABC suporta um peso W = 172 KN. A barra é rotulada no ponto A e suportada por uma haste (1) em B, que tem uma seção transversal circular. Se a tensão normal na haste (1) é limitada em 180 MPa, determine o diâmetro mínimo requerido para a haste, em mm.

3ª ACQA

---

QUESTÃO: 1 - TEMPO UTILIZADO: 00:00:22

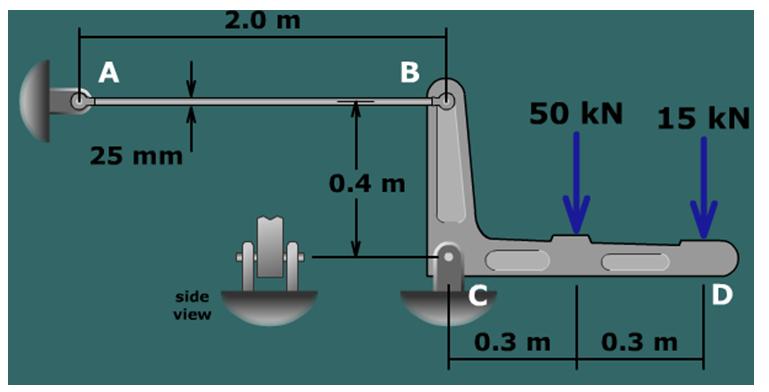

Um pino em C e uma haste de alumínio redonda em B apoiam a barra rígida BCD. Se a tensão de cisalhamento admissível do pino é de 50 MPa, determine um diâmetro mínimo para o pino C.

6ª ACQA

---

QUESTÃO: 1 - TEMPO UTILIZADO: 00:00:14

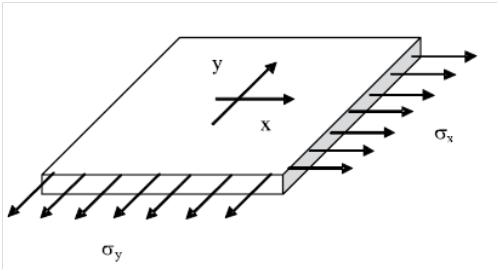

A279;Uma placa de alumínio, com módulo de elasticidade de 80 GPa e Coeficiente de Poisson de 0,37 é submetida a um estado biaxial de tensões, como mostrado na Figura abaixo. Determine os valores de sx e sy, sabendo-se que a deformação específica medida na direção x foi de 550 m e – 180 m na direção y.

8ª ACQA

---

QUESTÃO: 1 - TEMPO UTILIZADO: 00:00:25

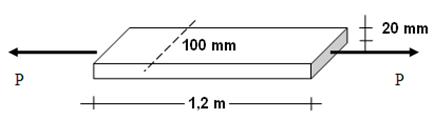

Qual o módulo de elasticidade e o Coeficiente de Poisson do material de uma barra de seção retangular de dimensões 100 x 20 mm e comprimento de 1,2 m, sabendo-se que, quando uma carga axial de tração de 200 kN for aplicada, o seu comprimento aumenta 0,5 mm e sua largura diminui em 0,020 mm.

--
