Etapa 05 - ELETRICIDADE APLICADA IV - AA

1ª AA

1ª AA
QUESTÃO 01

Analise as assertivas a seguir e assinale a opção que contém apenas as alternativas CORRETAS.

I – Materiais paramagnéticos possuem valores negativos muito pequenos de suscetibilidade magnética. Ou seja, mesmo sujeitos a um grande campo magnético externo, eles não se imantam.
II – Materiais ferromagnéticos têm valores de suscetibilidade magnética positivos muito elevados. Nesses materiais, um pequeno campo magnético externo pode produzir um grande alinhamento dos momentos magnéticos dos dipolos atômicos. Isto quer dizer que, quando um material ferromagnético é inserido em um campo magnético externo, esse material ficará fortemente imantado por um longo tempo.
III – Materiais diamagnéticos são materiais cujos átomos têm momentos magnéticos permanentes que interagem entre si fracamente, resultando em uma suscetibilidade magnética positiva muito pequena.

	II
	III
	I e II
	I, II e III
	Nenhuma

Resolução:

I – Materiais paramagnéticos possuem valores negativos positivos muito pequenos de suscetibilidade magnética. Ou seja, mesmo sujeitos a um grande campo magnético externo, eles não se imantam. (INCORRETA)

II – Materiais ferromagnéticos têm valores de suscetibilidade magnética positivos muito elevados. Nesses materiais, um pequeno campo magnético externo pode produzir um grande alinhamento dos momentos magnéticos dos dipolos atômicos. Isto quer dizer que, quando um material ferromagnético é inserido em um campo magnético externo, esse material ficará fortemente imantado por um longo tempo. (CORRETA)

III – Materiais diamagnéticos são materiais cujos átomos têm momentos magnéticos permanentes que interagem entre si fracamente, resultando em uma suscetibilidade magnética positiva  negativa muito pequena. (INCORRETA)



2ª AA


 QUESTÃO 01

O valor do campo elétrico resultante no ponto P (-1, 2, 5) devido à influência das cargas Q₁ = 20 µC e Q₂ = -13 µC localizadas, respectivamente em (3, 2, 8) e (-2, 4, 6) é dado por:

	(correta)
	Zero

Um fio é percorrido por uma corrente de 10 A, como mostrado na figura abaixo. Assinale a opção que contém o valor do campo magnético no ponto P.
		V
		II
		IV
		III
		I

3ª AA

QUESTÃO 01

A densidade de fluxo elétrico resultante no ponto P(-2,3,4) em coordenadas cartesianas devido às seguintes distribuições de cargas:

• Carga puntiforme: Q = – 3 µC no ponto (2,3,4);
• Linha infinita de carga paralela ao eixo x, em y = 4 m e z = -7 m, com ρl= -11 nC/m;
• Plano infinito de cargas, com ρs = 14 nC/m², paralelo ao plano xz em y = 2.

É dado por:

4ª AA

QUESTÃO 01

Uma carga de 15μC está localizada na origem e no vácuo. Assinale a opção que contém o potencial em r= 1 m quando o seu referencial zero estiver no infinito.

	13,488 kV
	134,88 kV
	– 134,88 kV
	1,3488 V
	13488 V

6ª AA

---

QUESTÃO: 1
Um gerador em estrela é alimentado com fornece uma tensão de linha EAB = 220∠0° V As tensões EBC, ECA, EAN, EBN e ECN são RESPECTIVAMENTE:
		EBC = 127∠-120° V ECA = 127∠120° V EAN = 127∠-30° V EAN = 127∠-150° V EAN = 127∠90° V
		EBC = 220∠120° V ECA = 220∠-120° V EAN = 127∠-30° V EAN = 127∠150° V EAN = 127∠-90° V
		EBC = 220∠-120° V ECA = 220∠-240° V EAN = 380∠30° V EAN = 380∠150° V EAN = 380∠-90° V
		EBC = 220∠-120° V ECA = 220∠-240° V EAN = 127∠30° V EAN = 127∠150° V EAN = 127∠-90° V
		EBC = 220∠-120° V ECA = 220∠120° V EAN = 127∠-30° V EAN = 127∠-150° V EAN = 127∠90° V

 7ª AA

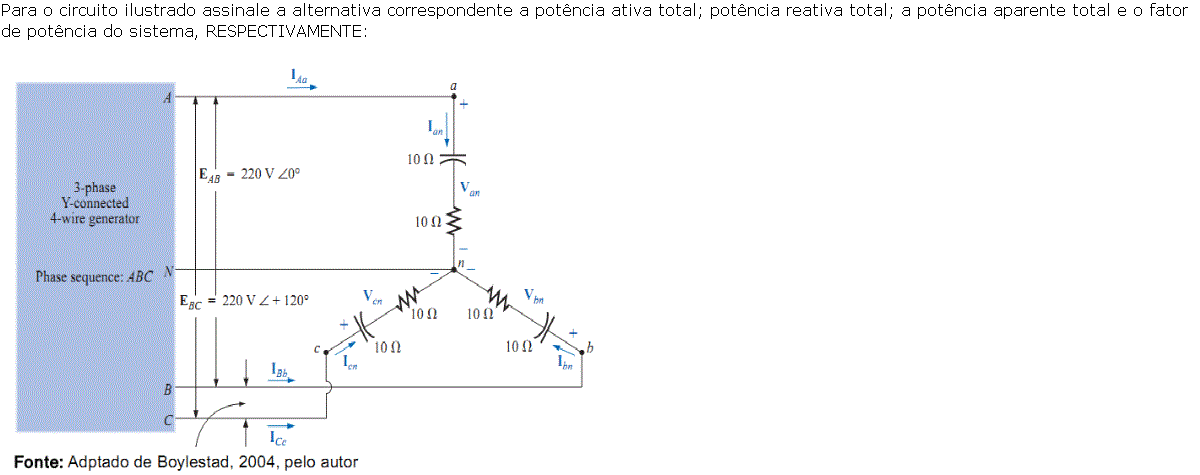

 7ª AA QUESTÃO 01

	(Correta)
	(Marquei no ava)

7ª AA

7ª AA

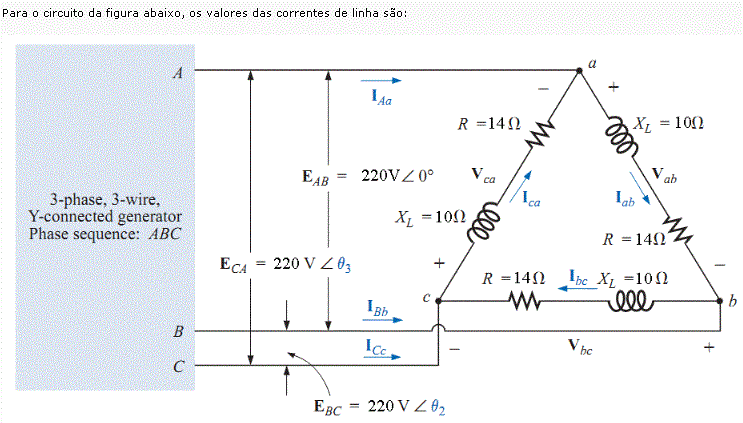

QUESTÃO 01

	(Marquei no Ava)

8ª AA

8ª AA

QUESTÃO 01

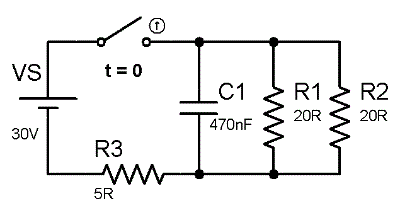

A chave do circuito mostrado no desenho a seguir esteve fechada por um longo período, sendo aberta em t = 0  . Assinale a alternativa correspondente à V(t) para t<0 :

	(CORRETA)

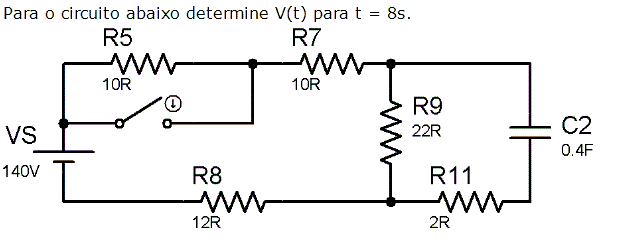

9ª AA   QUESTÃO 01 67.2V 70V 57.03V 67.9V 140V
