1ª ACQF
| QUESTÃO: 1 | ||

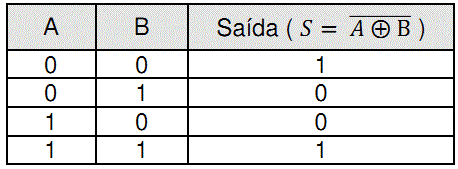

A tabela verdade abaixo é correspondente à porta lógica:
 |
||
| NOR | ||
|
XNOR | |
| NAND | ||
| XOR | ||
| AND | ||
2ª ACQF
| QUESTÃO: 1 | ||

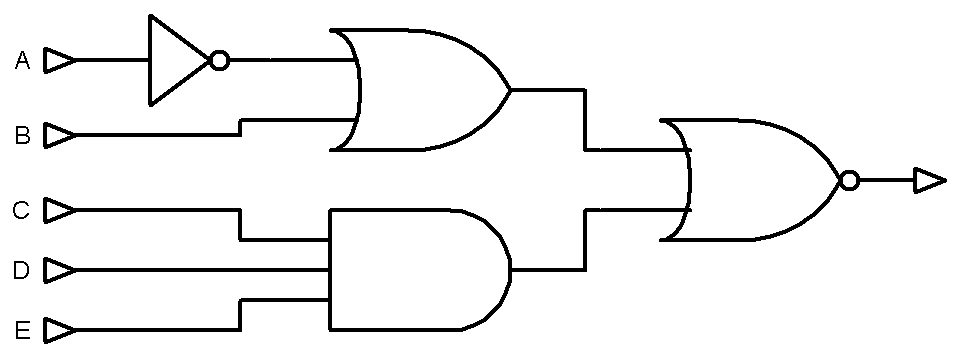

Marque a alternativa que representa a expressão lógica de saída do circuito abaixo:
 |
||
 |
||
 |
||
 |
||
|
|
 |
|
 |
||
| QUESTÃO: 2 | ||
Utilizando o mapa de Karnaugh simplifique a expressão abaixo e assinale a alternativa correta:
 |
||
 |
||
 |
||
 |
||
|
|
 |
|
 |
||
| QUESTÃO: 3 | ||
Simplifique a expressão abaixo usando o mapa de Karnaugh e assinale a alternativa correta:
 |
||
|
 |
|
 |
||
 |
||
|
 |
|
 |
||
3ª AA
QUESTÃO 01
Assinale a tabela verdade que representa o funcionamento do Flip-Flop Abaixo:
3ª ACQF
| QUESTÃO: 1 | ||
Os flip-flop’s são os dispositivos sequenciais mais elementares existentes e se caracterizam por:
|
||
| • Serem biestáveis (trabalham com os dois níveis de tensão (0 e 1)); • Funcionarem como uma memória, pois podem armazenar diversos bits; • São tempo-dependentes, ou seja, para funcionarem, dependem de um sinal (onda quadrada), periódico em sua entrada, chamado clock. |
||
| • Serem biestáveis (trabalham com os dois níveis de tensão (0v e 1v)); • Funcionarem como uma memória, pois podem armazenar um bit; • São tempo-dependentes, ou seja, para funcionarem, dependem de um sinal (onda quadrada), periódico em sua entrada, chamado clock. |
||
| • Serem biestáveis (trabalham com os dois níveis de tensão (0 e 1)); • Funcionarem como uma memória, pois podem armazenar um bit; • São tempo-dependentes, ou seja, para funcionarem, dependem de um sinal (onda senoidal), periódico em sua entrada, chamado clock. |
||
| • Serem monoestáveis (trabalham com apenas um nível de tensão (5v); • Funcionarem como uma memória, pois podem armazenar um bit; • São tempo-dependentes, ou seja, para funcionarem, dependem de um sinal (onda quadrada), periódico em sua entrada, chamado clock. |
||
|
|
• Serem biestáveis (trabalham com os dois níveis de tensão (0 e 1)); • Funcionarem como uma memória, pois podem armazenar um bit; • São tempo-dependentes, ou seja, para funcionarem, dependem de um sinal (onda quadrada), periódico em sua entrada, chamado clock. |
|
4ª ACQF
| QUESTÃO: 1 | ||

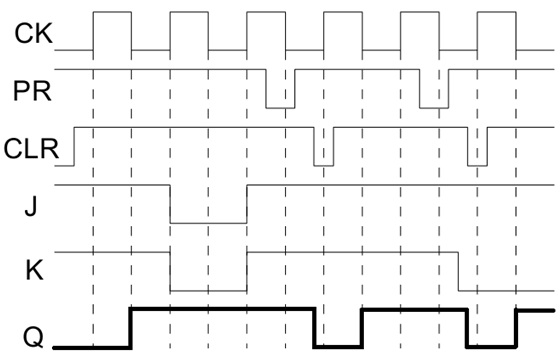

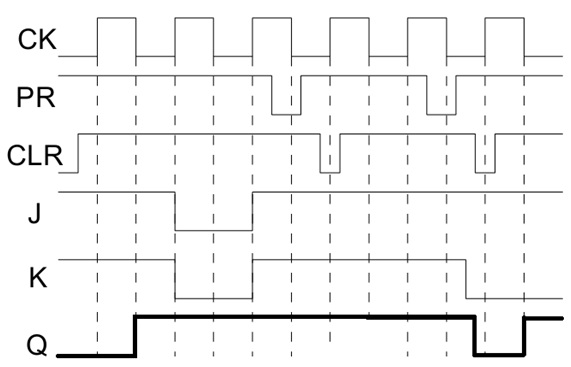

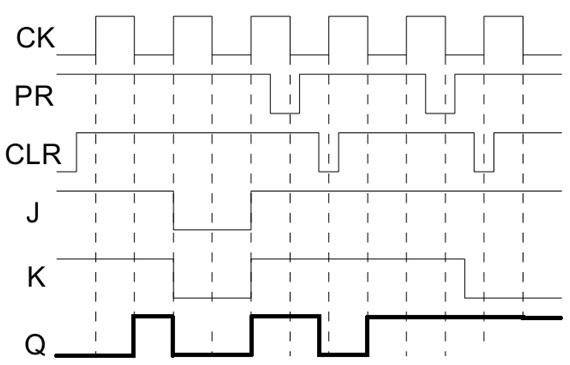

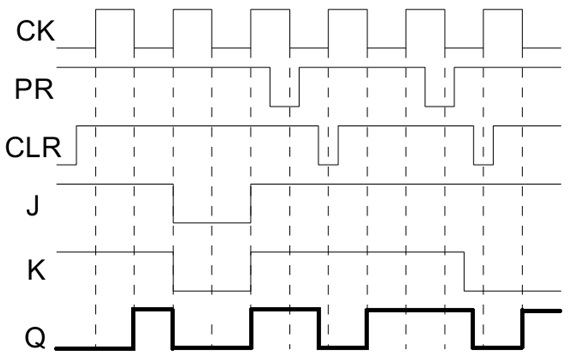

Para o FF da figura abaixo, a forma de onda que melhor representa a saída em função dos sinais aplicados é:
 Fonte: Acervo do autor |
||
 Fonte: Acervo do autor |
||
 Fonte: Acervo do autor |
||
 Fonte: Acervo do autor |
||
 Fonte: Acervo do autor |
||
|
|
 Fonte: Acervo do autor |
|
| QUESTÃO: 2 | ||

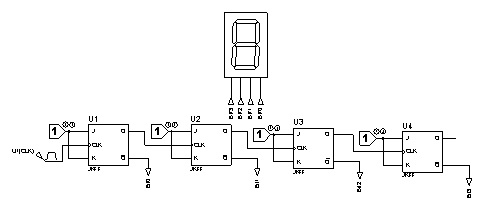

A sequência que o contador abaixo obedece é:
 Fonte: Acervo do autor |
||
| 9-8-7-6-5-4-3-2-1-0 | ||
| F-E-D-C-B-A-9-8-7-6-5-4-3-2-1- |
||
|
|
0-1-2-3-4-5-6-7-8-9-A-B-C-D-E- |
|
| 0-1-2-3-4-5-6-7-8-9 | ||
| 9-A-B-C-D-E-F | ||
| QUESTÃO: 3 | ||
Em relação ao funcionamento dos contadores assíncronos é correto afirmar:
|
||
| São contadores em que seus FF não estão em sincronismo com os pulsos de clock de entrada. Apenas o primeiro FF está em sincronismo com os pulsos de entrada, o segundo FF também depende dos pulsos de entrada, o terceiro depende da saída do segundo, e assim por diante. | ||
|
|
São contadores em que seus FF não estão em
sincronismo com os pulsos de clock de entrada. Apenas o primeiro FF está
em sincronismo com os pulsos de entrada, o segundo FF depende da saída
do primeiro, assim como o terceiro depende da saída do segundo, e assim
por diante. |
|
| São contadores em que seus FF não estão em sincronismo com os pulsos de clock de entrada. O primeiro FF não está em sincronismo com os pulsos de entrada, o segundo FF depende da saída do primeiro, assim como o terceiro depende da saída do segundo, e assim por diante. | ||
| São contadores em que seus FF estão em sincronismo
com os pulsos de clock de entrada. Apenas o primeiro FF está em
sincronismo com os pulsos de entrada, o segundo FF depende da saída do
primeiro, assim como o terceiro depende da saída do segundo, e assim por
diante. |
||
| São contadores em um FF não está em sincronismo com
os demais FF’s. Apenas o primeiro FF está em sincronismo com os pulsos
de entrada, o segundo FF depende da saída do primeiro, assim como o
terceiro depende da saída do segundo, e assim por diante. |
||
5ª ACQF
| QUESTÃO: 1 | ||
Este registrador
possui este nome pelo fato de que ele possui buffers em sua saída que
além de trabalharem com os dois estados digitais (0 ou 1), eles ainda
possuem um terceiro estado de alta impedância.
|
||
| Registrador de dois e três estados | ||
|
|
Registrador de três estados | |
| Registrador de quatro estados | ||
| Registrador de dois estados | ||
| Registrador de deslocamento | ||
| QUESTÃO: 2 - TEMPO UTILIZADO: 00:00:13 | ||
Basicamente, uma memória DDR é uma ______, com uma taxa de dados duas vezes maior. Seu funcionamento é baseado
na utilização de duas memórias SDRAM em paralelo, duplicando a
transferência de dados, pois em cada ciclo de clock são entregues dois
dados (um na transição de subida e o outro na transição de descida do
clock).
|
||
| SDRAM | ||
| EEPROM | ||
|
|
DDRAM | |
| DDR | ||
| FLASH | ||
6ª ACQF
| QUESTÃO: 1 | ||
O ampOp fornece na
saída uma componente devido à _______ dos sinais aplicados às suas
entradas e uma componente que se deve aos sinais _______ aplicados
a essas entradas.
|
||
|
|
Diferença - Comuns | |
| Multiplicação - Comuns | ||
| Soma - Comuns | ||
| Multiplicação - Iguais | ||
| Diferença - Diferentes | ||
7ª ACQF
| QUESTÃO: 1 | ||
__________ é um parâmetro que reflete a capacidade do amplificador operacional de operar com sinais variantes.
|
||
| Saturação | ||
|
|
Slew Rate | |
| Realimentação | ||
| Terra virtual | ||
| Ganho | ||
| QUESTÃO: 2 | ||
A tensão de offset de saída pode ser afetada por duas condições de circuito independentes, que são:
|
||
|
|
VIO – Tensão de offset de entrada. IIO - corrente de offset devido à diferença nas correntes resultantes nas entradas positivas e negativas. |
|
| VIO – Tensão de offset de saída. IIO - corrente de offset devido à presença de corrente na entrada positiva. |
||
| VIO – Tensão de offset de entrada. IIO - corrente de offset devido à soma das correntes resultantes nas entradas positivas e negativas. |
||
| VIO – Tensão de offset de saída. IIO - Corrente de offset devido à soma das correntes resultantes nas entradas positivas e negativas. |
||
| VIO – Tensão de offset de entrada. IIO - corrente de offset devido à presença de correntes resultantes nas entradas. |
||
| QUESTÃO: 3 | ||
Considerando o
amplificador operacional mostrado na figura a seguir, com sinal de
entrada Vin=0,022.sen(120.t), determine a máxima frequência que
pode ser utilizada se a taxa de subida for de 0,35 V/µs. Dados:
Rf= 380k; e R1=22k;
 |
||
| w = 0,52.10-6 rad/s | ||
| w = 0,52 rad/s | ||
|
|
w = 0,92.106 rad/s | |
| w = 0,92 rad/s | ||
| w = 0,52.106 rad/s | ||
|
| QUESTÃO: 1 - TEMPO UTILIZADO: 00:01:17 | ||
A tensão de offset de saída pode ser afetada por duas condições de circuito independentes, que são:
| ||
| VIO – Tensão de offset de entrada. IIO - corrente de offset devido à soma das correntes resultantes nas entradas positivas e negativas. | ||
| VIO – Tensão de offset de entrada. IIO - corrente de offset devido à diferença nas correntes resultantes nas entradas positivas e negativas. | |
| VIO – Tensão de offset de entrada. IIO - corrente de offset devido à presença de correntes resultantes nas entradas. | ||
| VIO – Tensão de offset de saída. IIO - corrente de offset devido à presença de corrente na entrada positiva. | ||
| VIO – Tensão de offset de saída. IIO - Corrente de offset devido à soma das correntes resultantes nas entradas positivas e negativas. | ||
| QUESTÃO: 2 - TEMPO UTILIZADO: 00:00:50 | ||
Considerando o amplificador operacional mostrado na figura a seguir, com sinal de entrada Vin=0,022.sen(120.t), determine a máxima frequência que pode ser utilizada se a taxa de subida for de 0,35 V/µs. Dados: Rf= 380k; e R1=22k;
| ||
| w = 0,52.106 rad/s | ||
| w = 0,52.10-6 rad/s | ||
| w = 0,92.106 rad/s | |
| w = 0,52 rad/s | ||
| w = 0,92 rad/s | ||
| QUESTÃO: 3 - TEMPO UTILIZADO: 00:00:26 | ||
__________ é um parâmetro que reflete a capacidade do amplificador operacional de operar com sinais variantes.
| ||
| Slew Rate | |
| Realimentação | ||
| Saturação | ||
| Ganho | ||
| Terra virtual | ||
|
| QUESTÃO: 1 - TEMPO UTILIZADO: 00:00:29 | ||
O Amplificador ___________ tem por função amplificar a _______ de tensão entre as entradas aplicadas.
| ||
| Inversor - Soma | ||
| Integrador - Integral | ||
| Somador - Diferença | ||
| Subtrator - Diferença | |
| Inversor - Diferença | ||
|
| QUESTÃO: 1 - TEMPO UTILIZADO: 00:00:59 | ||
Circuitos _______________ são aqueles nos quais a tensão de entrada é ____________ com uma tensão de referência e a saída é um estado __________ que representa se a tensão de entrada ultrapassou a referência.
| ||
| Somadores - Subtraída - digital | ||
| comparadores - comparada - analógica | ||
| Schmitt Triggers - comparada - digital | ||
| comparadores - comparada - digital | |
| temporizadores - comparada - analógica | ||
