Etapa 05 - Equipamentos eletrônicos de comunicação 1 - AA

1ª AA

1ª AA

QUESTÃO 01

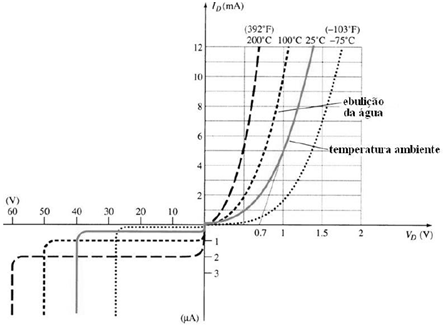

A figura abaixo mostra curvas características do diodo em função da temperatura.



A resistência CC para uma tensão de 1 V, para um diodo operando na temperatura ambiente, e no ponto de ebulição da água, são respectivamente:

	200 Ω; 100 Ω.
	100 Ω; 200 Ω.
	555,5 Ω; 200 Ω.
	Infinita; infinita.
	555,5 Ω; infinita.

Resolução:

Para o diodo operando na temperatura ambiente:

V= 1V                                    R=  1                =  200 Ω.
I = 5mA                                      5.10^-3

Para o diodo operando  no ponto de ebulição da água


V= 1V                                    R=  1                =  100 Ω.
I = 10mA                                      10.10^-3



2ª AA


QUESTÃO 01

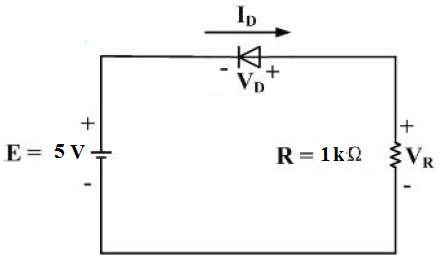

A figura abaixo mostra um circuito que contém uma carga resistiva em série com um diodo ideal. A tensão e corrente no diodo, e a tensão na carga são, respectivamente:



	5 (V); 0 (A); 0 (V).
	0,7 (V); 4,3 (mA); 4,3 (V).
	– 0,7 (V); 0 (A); 5,7 (V).
	0,7 (V); 5,7 (mA); 5,7 (V).
	– 0,7 (V); 0 (A); 0 (V).

3ª AA

QUESTÃO: 1 -
Considere o circuito abaixo e assinale a alternativa que contém, respectivamente, a tensão média na carga, a corrente média na carga e a corrente eficaz na carga. Despreze a queda no diodo. Dados:   f = 60 Hz R = 10 Ω
		99 (V); 9,9 (A); 15,55 (A)
		120 (V); 12 (A); 15,55 (A)
		70 (V); 7 (A); 15,55 (A)
		99 (V); 15,55 (A); 9,9 (A)
		70 (V); 700 (A); 7 (A)

Resolução:
Tensão Média:  Vm = v *0,318
Vmedio = (2)^1/2 * 220 * 0,318
Vmedio = 98,9V

Corrente Média na carga: Im= Vm/R
Imedio Carga = 99/10 = 9,9 ohms.

Corrente Eficaz:  Ief= Im/0,63
Ieficaz = 9,9 /0,63 = 15,71 A

4 AA

  QUESTÃO 01

Um transistor opera com corrente de coletor de 5 mA, corrente de saturação reversa de 8 µA e corrente de emissor de 5,5 mA. O valor de corrente de coletor devido aos portadores majoritários e aos portadores minoritários é:

	5 µA
	5,508 mA
	8 µA
	5,008 mA
	0,508 mA

7ª AA

7ª AA QUESTÃO 01

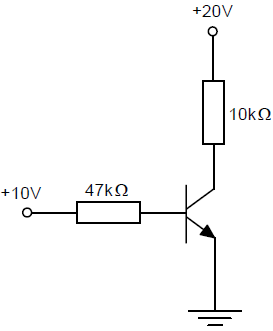

A corrente de saturação e a tensão de corte do circuito abaixo são, respectivamente:

	20 µA, 10 V
	2 mA, 20 V
	2 mA, 10V
	20 µA, 20 V
	20 µA, 30 V

5ª AA

5ª AA

QUESTÃO 01

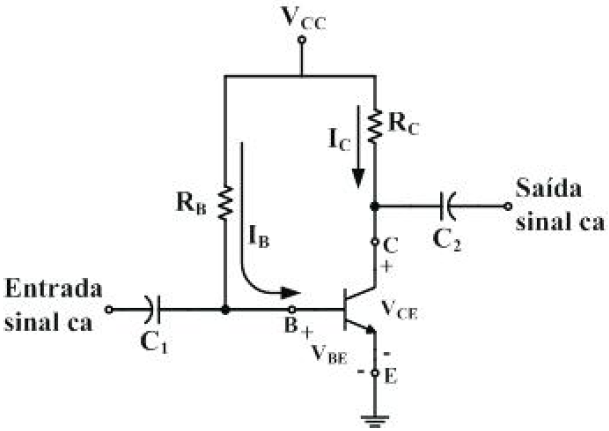

Para o circuito da figura abaixo o valor de R_c para que a tensão entre coletor e emissor seja 10 V deverá ser:

Dados:
Vcc = 12 V

Rb = 900 kΩ

C1 = 15 µΩ

C2 = 15 µΩ

βcc = 150

	100 kΩ
	550 kΩ
	1 kΩ
	1,5 kΩ
	900 kΩ

Resolução:
Calculo do Ib
Vbb - Vrb - Vbe = 0
20 - IbRb - 0,7 =0
Ib = 12 - 0,7    =  12,55µΩ
          900k

Cálculo de Ic
Ic = Ib * Bcc
Ic = 12,55µΩ * 150 = 1,88 mA

Calculo do Queda de tensão no resistor Rc
Vcc -Vrc - Vbe = 0
Vrc = 12 -10 = 2V

Cálculo do resistor Rc:
Rc = Vrc =    2       = 1063Ω ou 1,06 kΩ
           Ic     1,88m



8ª AA



QUESTÃO 01

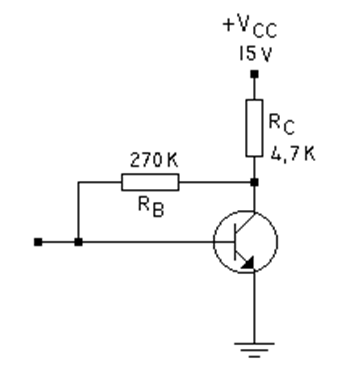

As correntes e as tensões de polarização no circuito a seguir são:
Considere b = 100.

	IB= 2,027µA; IC= 20,27mA; VCE= 5,473V
	IB= 20,27µA; IC= 2,027mA; VCE= 5,473V
	IB= 20,27µA; IC= 2,027mA; VCE= 0,7V
	IB= 20,27µA; IC= 2,027mA; VCE= – 5,473V
	IB= 2,027µA; IC= 20,27mA; VCE= 0,7V

Resolução:

 Ib =    Vcc - Vbe     =   15 - 0,7         = 19,32 µA;

           Rb - Bcc*Rc     (470k +270k)

Ic = Bcc *Ib = 100* 19,32 µ = 1,93 mA

Vce = Vcc - IcRc = 15 - 1,93m*4,7k = 5,929V


8ª AA

QUESTÃO 01
As correntes e as tensões de polarização no circuito a seguir são:
Considere b = 100.

verdadeira

IB= 20,27µA; IC= 2,027mA; VCE= 0,7V

  9ª AA

QUESTÃO 01

A frequência de um oscilador que utiliza um FET é:

Dados:
R = 500 T86;
C = 100 µF

	5 kHz
	200 Hz
	1 kHz
	250 Hz
	500 Hz
