Etapa 05 - Equipamentos eletrônicos de comunicação 1 - QF

1ª ACQF


QUESTÃO 01

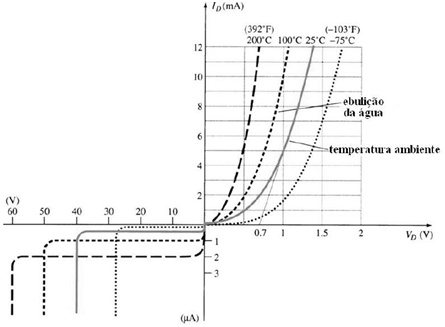

Considerando a curva característica da figura abaixo, para temperatura de ebulição da água a resistência CA do diodo para um ponto Q, situado em ID= 10 mA, determinado em operação CC será:

Nota: Considere uma amplitude de 1 mA, para cima e para baixo.



	0,1 Ω
	7 Ω
	100 Ω
	10 Ω
	1 Ω

Resolução:

V= 1V                                    R=       1        =  100 Ω.
I = 10mA                                      10.10^-3




2ª ACQF

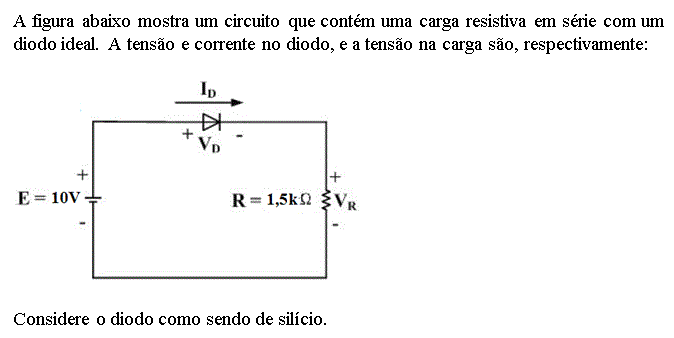

QUESTÃO 01

	0,3 [V]; 6,47 [mA]; 9,7 [V].
	0,7 [V]; 6,2 [mA]; 10 [V].
	0 [V]; 6,67 [mA]; 10 [V].
	– 0,7 [V]; 6,2 [mA]; 9,3 [V].
	0,7 [V]; 6,2 [mA]; 9,3 [V].

2ª ACQF

QUESTÃO 02

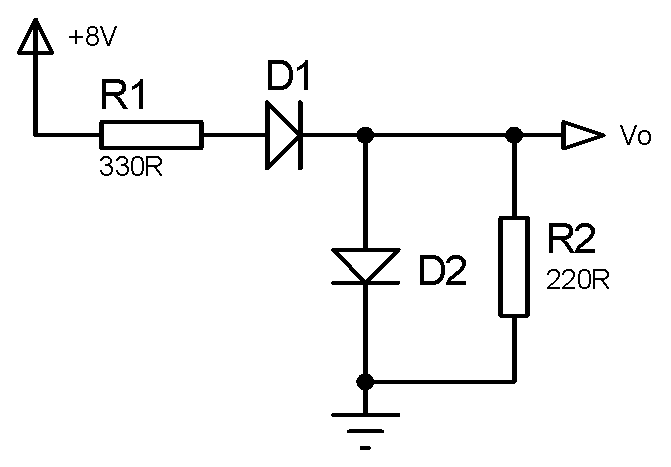

Para o circuito abaixo, os valores de Vo e IR2 são respectivamente:


Considere os diodos como silício.

	0.7V e 3,19mA
	7.3V e 20mA
	7.3V e 33,18mA
	0.7V e 33,18mA
	1.4V e 20mA

2ª ACQF

QUESTÃO 03

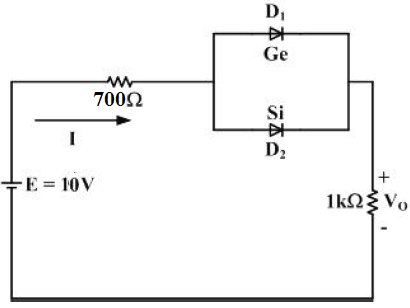

A corrente I e a tensão V₀ indicados na figura abaixo, valem respectivamente:

	5,47 [mA]; 5,47 [V].
	5,29 [mA]; 1 [V].
	5,88 [mA]; 10 [V].
	14,29 [mA]; 14,29 [V].
	5,71 [mA]; 5,71 [V].

3ª ACQF

QUESTÃO 01

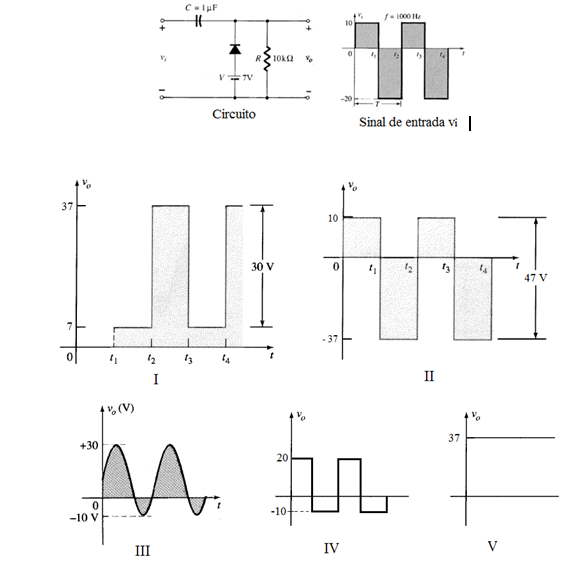

Dentre as formas de onda apresentadas nos itens de 1 a 5 assinale a opção que contém aquela que representa v₀ para o circuito da figura abaixo. Despreze a queda no diodo e considere que o capacitor não se descarrega durante a condução do diodo.

	II
	V
	I
	IV
	III

4ª

 4ª ACQF

 QUESTÃO 01

Um transistor opera com uma corrente de coletor de 2,5 A e uma corrente de base de 25 mA. O valor da corrente de emissor e o ganho de corrente estático (βcc) do modo emissor comum são, respectivamente.

	25 mA; 150
	2,525; 200
	3,5 A; 100
	2,5 A; 150
	2,525 A; 100

QUESTÃO 02


Supondo que a corrente de coletor para base com emissor aberto de um transistor modo emissor comum vale 1 µA e que α = 0,985, o valor da corrente de coletor para emissor com a base aberta é:

	10 µA
	100 mA
	66,67 mA
	66,67 µA
	6,67 µA

4ª ACQF

QUESTÃO 03

Um transistor na configuração emissor comum alimenta a bobina de um relé que aciona um motor com resistência de 12Ω ligado à uma fonte de 25V. Sabendo que a corrente no motor é de 2.083A , que a corrente na bobina é 35.2mA e que o βcc do transistor é de 250, a corrente aplicada na base é de:

	8.33μA
	8.33mA
	35.2mA
	140.6μA
	14,6mA

4ª ACQF

---

QUESTÃO: 1
Supondo que a corrente de coletor para base com emissor aberto de um transistor modo emissor comum vale 1 µA e que α = 0,985, o valor da corrente de coletor para emissor com a base aberta é:
		100 mA
		66,67 mA
		10 µA
		66,67 µA
		6,67 µA

QUESTÃO: 2
Um transistor na configuração emissor comum alimenta a bobina de um relé que aciona um motor com resistência de 12Ω ligado à uma fonte de 25V. Sabendo que a corrente no motor é de 2.083A , que a corrente na bobina é 35.2mA e que o βcc do transistor é de 250, a corrente aplicada na base é de:
		14,6mA
		35.2mA
		8.33μA
		140.6μA
		8.33mA

QUESTÃO: 3
Um transistor opera com uma corrente de coletor de 2,5 A e uma corrente de base de 25 mA. O valor da corrente de emissor e o ganho de corrente estático (βcc) do modo emissor comum são, respectivamente.
		3,5 A; 100
		25 mA; 150
		2,525 A; 100
		2,5 A; 150
		2,525; 200

5ª ACQF

5ª ACQF

QUESTÃO 01

O projeto de um amplificador com polarização fixa que dê um ponto Q no centro da reta de carga usando o seguinte transistor será:
BC 337
V_CC = 20 V
P_d = 350 mW
I_Cmax = 10 mA
β_cc = 150

	RC = 5 kΩ; Ib = 33,33 µA; Rb = 289,5 kΩ
	RC = 2 kΩ; Ib = 33,33 µA; Rb = 579 kΩ
	RC = 2,5 kΩ; Ib = 10 mA; Rb = 2 kΩ
	RC = 5 kΩ; Ib = 66,67 µA; Rb = 579 kΩ
	RC = 2 kΩ; Ib = 66,67 µA; Rb = 289,5 kΩ

 Resolução:
Rc =   Vcc       = 20  = 2kΩ
           Icmax     10m
Como:
Ib = Icmax = 10m   = 66,66µA
         Bcc        150

Vbb - Vrb - Vbe = 0
20 - IbRb - 0,7 =0
Rb = 20-0,7    =  289,52kΩ
          66,66µA

5ª ACQF

5ª ACQF

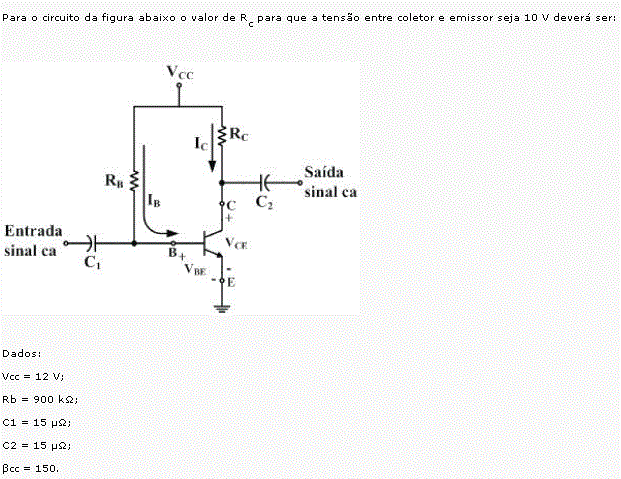

QUESTÃO 02

	1 kΩ
	100 kΩ
	1,5 kΩ
	550 kΩ
	900 kΩ

 Resolução:
Calculo do Ib
Vbb - Vrb - Vbe = 0
20 - IbRb - 0,7 =0
Ib = 12 - 0,7    =  12,55µΩ
          900k
Cálculo de Ic
Ic = Ib * Bcc
Ic = 12,55µΩ * 150 = 1,88 mA
Calculo do Queda de tensão no resistor Rc
Vcc -Vrc - Vbe = 0
Vrc = 12 -10 = 2V

Cálculo do resistor Rc:
Rc = Vrc =    2       = 1063Ω ou 1,06 kΩ
           Ic     1,88m


6ª ACQF

---

QUESTÃO: 1
O projeto de um amplificador com polarização estável do emissor que opere saturado usando o seguinte transistor será: BC 548 VCC = 18 V ICmax = 5 mA βcc = 350 Considere RC = RE
		RC = 3,6 kΩ; RE = 3,6 kΩ; Ib = 7,14 µA; Rb = 58,8 kΩ
		RC = 1,8 kΩ; RE = 1,8 kΩ; Ib = 14,3 µA; Rb = 578 kΩ
		RC = 1,8 kΩ; RE = 1,8 kΩ; Ib = 7,14 µA; Rb = 58,8 kΩ
		RC = 3,6 kΩ; RE = 3,6 kΩ; Ib = 14,3 µA; Rb = 53,8 kΩ
		RC = 3,6 kΩ; RE = 0 Ω; Ib = 14,3 µA; Rb = 578 kΩ

7ª ACQF

7ª ACQF

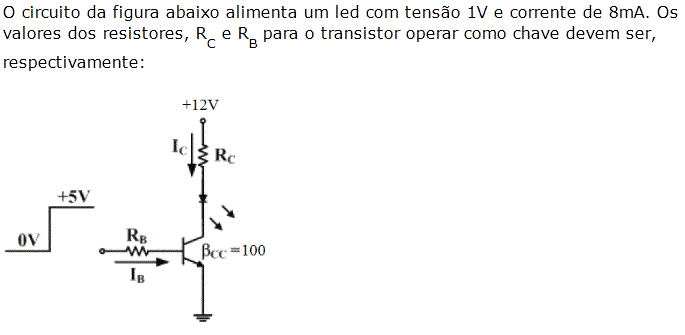

QUESTÃO 01

	1,375KΩ e 62.5KΩ
	53,75KΩ e 1,375KΩ
	1,5KΩ e 53,75KΩ
	1,375KΩ e 62,5KΩ
	1,375KΩ e 53,75KΩ

7ª ACQF

7ª ACQF

QUESTÃO 02

Um circuito transistorizado é responsável por acionar uma carga de 390Ω ligada ao coletor. O resistor de base que garante o saturação do transistor deverá ser de:
Dados: βcc = 120
          VCC = +48V
          VBB = +5V

	3900Ω  (Encontrado 4192Ω conforme resolução abaixo)
	350Ω (Resposta correta do ava)
	39000Ω
	390Ω
	3500Ω


 Resolução:
Icsat= Vcc = 48  = 123mA

            Rc      390
Como:
Ib = Icsat = 123m   = 1,025mA
         Bcc      120

Vbb - Vrb - Vbe = 0
5 - IbRb - 0,7 =0
Rb = 5-0,7   =  4192Ω
          1,025m

7ª ACQF

7ª ACQF

QUESTÃO 03

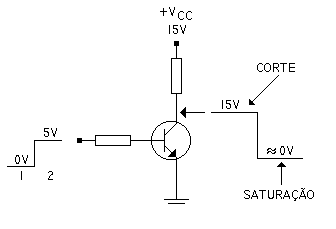

Considere o circuito da figura abaixo. Um sinal cuja forma de onda é quadrada e amplitude que varia de 0 a 5V é aplicado na entrada. No instante 1, com 0V na entrada o transistor entra em corte, operando como uma chave aberta e teremos na saída 15V (V_CC); no instante 2, com 5V na entrada o transistor entra em saturação, operando como uma chave fechada e portanto, teremos na saída » 0V.

Dentre as alternativas abaixo os ÚNICOS valores de R_C e R_B que garantem o funcionamento descrito acima são, respectivamente:

(Considere Vbe = 0.7V)

	470Ω e 4,7kΩ
	1,5kΩ e 3,9kΩ
	1,5kΩ e 4,7kΩ
	1kΩ e 3,3kΩ
	2,2kΩ e 10kΩ

8ª ACQF

8ª ACQF

QUESTÃO 01

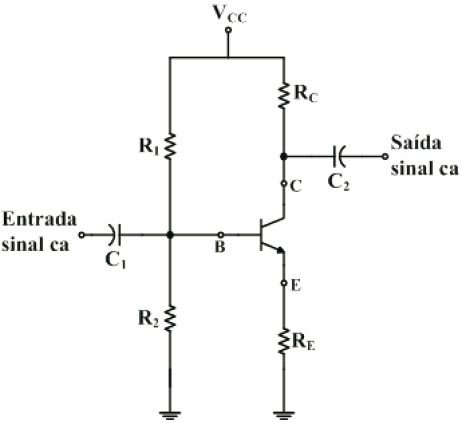

Considerando a figura e os dados abaixo, os valores das resistências do circuito são:



Dados:
V_CC = 20V
I_C = 5mA
R_C = 4R_E
β_CC = 100

	R1= 3,9kΩ; R2= 24,7Kω; RC= 1,6kΩ; RE= 400Ω
	R1= 27kΩ; R2= 7,3kΩ; RC= 560Ω; RE= 140Ω.
	R1= 7,3kΩ; R2= 27kΩ; RC= 400kΩ; RE= 400Ω
	R1= 24,7kΩ; R2= 3,9kΩ; RC= 560Ω; RE= 140Ω
	R1= 24,7kΩ; R2= 3,9kΩ; RC= 1,6kΩ; RE= 400Ω. (Marcada como correta, porém não bate o resultado conforme resolução abaixo).

Resolução:

Vcc - Vrc -Vre = 0
20 - Rc.Ic - Re.Ic = 0
20 - 4Re.5m - Re.5m=0
25m.Re = 20
Re =  20  = 800Ω.
        25m
Logo, Rc = 4Re
Rc = 800.4 = 3200Ω.

Queda de tensão no Vre:
 Vre = 800.5m= 4V

Queda de tensão no Vrb:
Vrb = 4+0,7 = 4,7V

Queda de tensão no Vr1:
Vr1= Vcc - Vrb
Vr1 = 20 -4,7 = 14,3V

Ib=  Ic   = 5m =50µA
      bcc     100


9ª ACQF

QUESTÃO 01

Assinale a alternativa correta.

	Em um MOSFET o controle da passagem de corrente pelo canal N se dá pelo tamanho da depleção gerada pela junção dos dois materiais, o semicondutor N e a porta G.
	O controle do MOSFET é feito pela injeção de tensão na porta K.
	Os MOSFET’s tem uma resistência de entrada baixa que chega ao máximo de 1kΩ.
	Nos MOSFET’s de depleção a tensão de controle de um MOSFET age como um empobrecedor de portadores livres no canal.
	Alguns MOSFET’s possuem uma quinta saída, chamada de Substract Sours.
